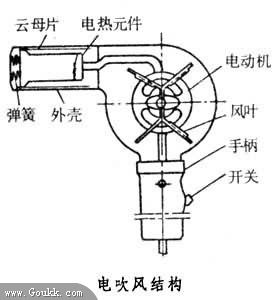

电吹风结构

电吹风主要由外壳、电动机、风叶和电热元件组成。外壳一般用金属薄板冲制后表面镀铬或用工程塑料压制而成。永磁式电动机和串激式电动机转速高，多用于轴流式电吹风；感应式电动机转速低，多用于离心式电吹风。风叶用金属薄板或塑料制成，要求其风量大、效率高、风损小。电热元件一般用镍铬丝缠绕在瓷质或云母支架上构成，大多数电热元件上装有过热保护装置，并可调节加热温度。较新型的电吹风采用PTC元件作电热元件,其本身即有过热保护功能。

吹风机原理

吹风机手柄上的选择开关一般分为三档，即关闭档、冷风档、热风档，并附有颜色为白、蓝、红的指示牌。有些吹风机的手柄上还装有电机调速开关，供选择风量的大小及热风温度高低时使用。各类吹风机的外壳后面或侧面，都设有可旋转的圆形调风罩，旋动该罩调节进风口的截面大小，就可以调节输送的风速及热风的温度。

吹风机直接靠电动机驱动转子带动风叶旋转。当风叶旋转时，空气从进风口吸入，由此形成的离心气流再由风筒前嘴吹出。空气通过时，若装在风嘴中的发热支架上的发热丝已通电变热，则吹出的是热风；若选择开关不使发热丝通电发热，则吹出的是冷风。吹风机就是以次来实现烘干和整形的目的。

吹风机分类

按使用方式来分，有手持式和支座吹风机。支座式吹风机可放在桌上或挂在墙上使用，可以自己给自己吹风。

按送风方式来分，有离心式吹风机和轴流式吹风机。离心式靠电动机带动风叶旋转，使进入吹风机的空气获得惯性离心力，不断向外排风。它的缺点是排出的风没有全部流经电动机，电动机升温较高；优点是噪音较低。轴流式电动机带动风叶旋转，推动进入吹风机的空气作轴向流动，不断地向外排风。它地优点是排出的风全部流经电动机，电动机冷却条件好，绝缘不容易老化；它的缺点是噪音较大。

吹风机电路图
